实用易做的便携蓝牙音响DIY改造

时间:2015/9/5 10:48:52信息来源:互联网 点击:
导读:市面上的蓝牙音响种类繁多,让人眼花缭乱,无从下手选购,不妨自制一个蓝牙音响,功能足够、价格便宜,使用起来也更得心应手。

    自制一个蓝牙音响,相信很多音响爱好者都很感兴趣,但由于对音响内部组装不了解,导致很多人都无从下手。今天就教大家DIY蓝牙音响,跟着一位音响发烧友一起学习吧。

实用易做的便携蓝牙音响DIY改造

    在下面的步骤中,我会尽量用最简单的方式解释如何组装这款蓝牙音响,即使不太懂电子产品的人也能明白。

    我用的并行4×18650锂离子电池,共6000mAh,扬声器以最高音量可连续播放超过24小时。还可以为音响增加micro USB接口——方便充电!

实用易做的便携蓝牙音响DIY改造

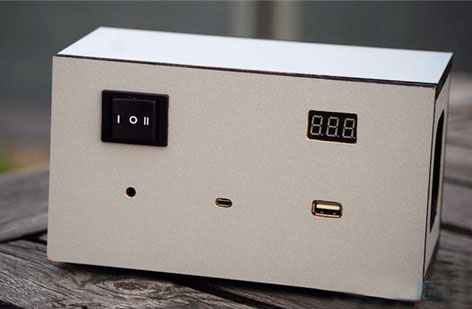

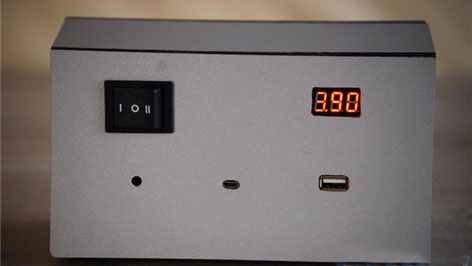

    我还增加了一个电压表,所以我会知道什么时候该电池需要充电,还有5V USB可连接智能手机或其他的东西。

    步骤一:

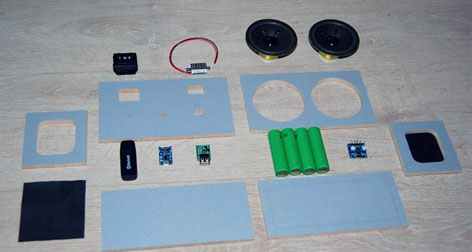

    收集所有零件。那么,组装一个蓝牙音响都需要什么?

    蓝牙音频USB、微型USB充电模块(带保护)、5V USB输出、2x5W放大器。如果还想添加一个扬声器,可以使用单声道放大器(或购买5W单声道放大器)、3.7V锂电池、3位开关、2支喇叭 5W(从旧电脑音箱里拆的)、橡胶(或散热器)、电线、可支撑的材料框。

实用易做的便携蓝牙音响DIY改造

    步骤二:

    组装、焊接。

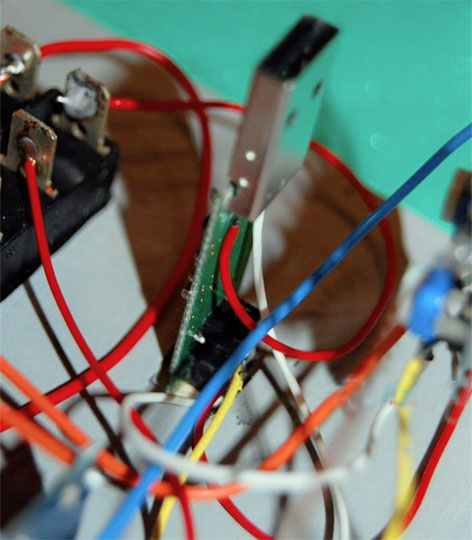

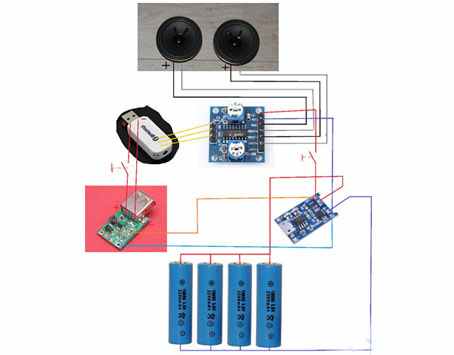

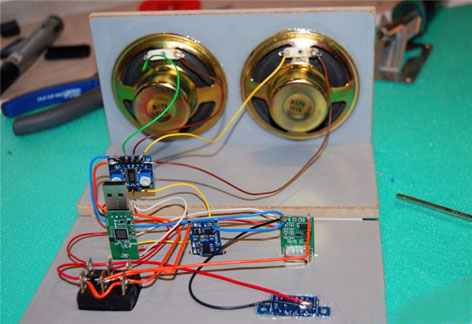

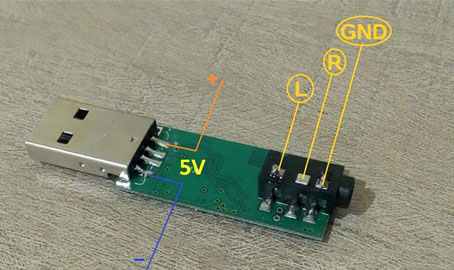

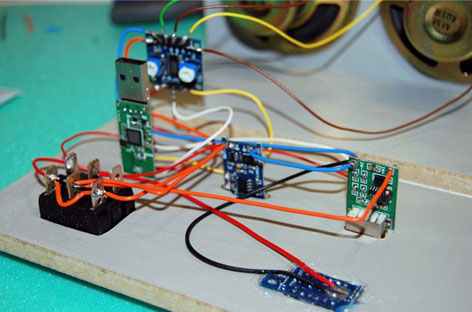

    按照下面图示中的方式将部件和导线都连接好。先处理蓝牙USB,然后是电压表,我用了一个3位开关,1档是AUX输入,2档是蓝牙模式。

实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造

    步骤三:

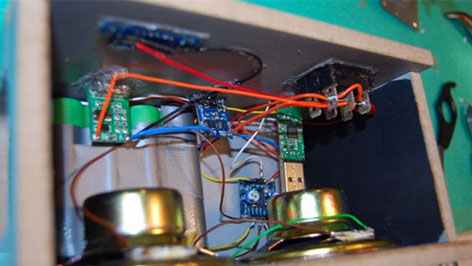

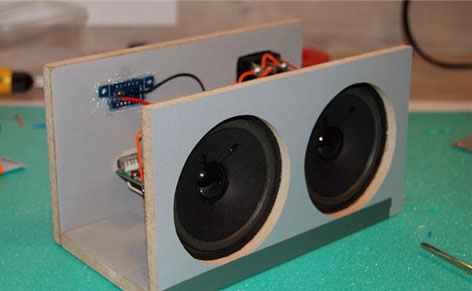

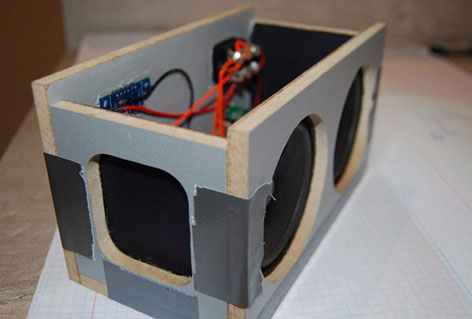

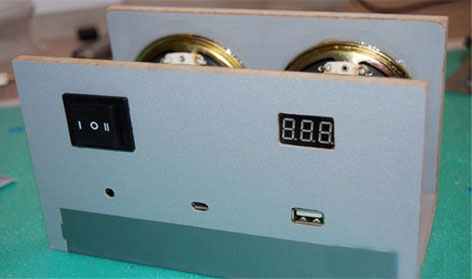

    装箱。我用木头做为主箱体,这样能有获得很好的音频。具体的装箱过程参考下面的组装过程,都不难。

实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造

    步骤四:

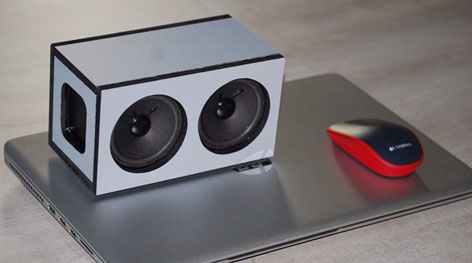

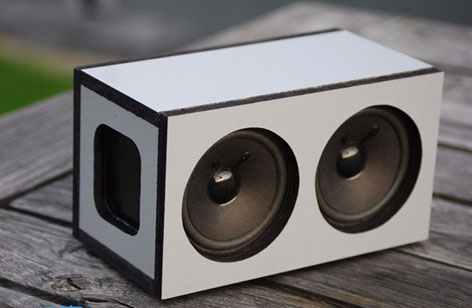

    试音。组装完成的箱子看起来不错吧!快来开声欣赏吧!

实用易做的便携蓝牙音响DIY改造



实用易做的便携蓝牙音响DIY改造
